Hallo,

Die ist ja mal lecker.

Danke.

Wie genau ist eigentlich die Strommessung?

Dafür, dass die eigentlich nur ein "Abfallprodukt" ist .. relativ genau.
Die Strommessung beruht dabei auf Spannungsabfallmessung über dem jeweiligen Sicherungselement.
Zur Korrektur sind zwei "Kalibrierroutinen" im Mikrocontroller hinterlegt.

Die eine Korrekturkurve liniearisiert dabei die Widerstandswert des verwendeten Sicherungselementes und
die andere Korrektur egalisiert Nichtlinearitäten des Messaufbaus (Platine, Bauelemente, Temperatur, Fehlerstrom .. etc.).

Je nachdem wie hoch man nun den Aufwand bei der Kalibrierung treibt - ist auch die Genauigkeit der späteren Messung.
Derzeit liegt der Fehler beim Sicherungstyp 015A beispielsweise bei ca. 5% vom aktuellen Stromwert.

Also bei 5.00Aeff Nennstrom liegt die Anzeige bei 4,8A .. oder bei 10,00Aeff werden 9,5A angezeigt.
Diese Angabe berücksichtigt bereits die Serienstreuung der eingesetzten Sicherungselemente (gleichen Typs).


Gruß
...Knoxville...



[Phrenetic]

Wow, beeindruckend

Wie bist du auf die genauen Widerstandswerte der Sicherungen gekommen?

Strom durch und Spannung messen?
In welchem Bereich bewegen sich die Widerstände so in etwa, bzw. wie hast du diese kleinen Werte so genau gemessen?


Gruß Tobi



[Thomas]

Hallo,

Die ist ja mal lecker.

Danke.

Wie genau ist eigentlich die Strommessung?

Dafür, dass die eigentlich nur ein "Abfallprodukt" ist .. relativ genau.
Die Strommessung beruht dabei auf Spannungsabfallmessung über dem jeweiligen Sicherungselement.
Zur Korrektur sind zwei "Kalibrierroutinen" im Mikrocontroller hinterlegt.

Die eine Korrekturkurve liniearisiert dabei die Widerstandswert des verwendeten Sicherungselementes und
die andere Korrektur egalisiert Nichtlinearitäten des Messaufbaus (Platine, Bauelemente, Temperatur, Fehlerstrom .. etc.).

Je nachdem wie hoch man nun den Aufwand bei der Kalibrierung treibt - ist auch die Genauigkeit der späteren Messung.
Derzeit liegt der Fehler beim Sicherungstyp 015A beispielsweise bei ca. 5% vom aktuellen Stromwert.

Also bei 5.00Aeff Nennstrom liegt die Anzeige bei 4,8A .. oder bei 10,00Aeff werden 9,5A angezeigt.
Diese Angabe berücksichtigt bereits die Serienstreuung der eingesetzten Sicherungselemente (gleichen Typs).


Gruß
...Knoxville...

Den Schaltplan magste da nicht zufällig rausrücken?

Grüße
Thomas



[Laroth]

hab am Wochenende in Klagenfurt was feines entdeckt:



Das ganze in einem BMW Z4

hm das kommt mir bekannt vor, ich glaub das gibt es als pc modding zubehör, hat temperaturfühler und lüftersteuerung...


Phil



[wetbo]

Hallo,

Die ist ja mal lecker.

Danke.

Wie genau ist eigentlich die Strommessung?

Dafür, dass die eigentlich nur ein "Abfallprodukt" ist .. relativ genau.
Die Strommessung beruht dabei auf Spannungsabfallmessung über dem jeweiligen Sicherungselement.
Zur Korrektur sind zwei "Kalibrierroutinen" im Mikrocontroller hinterlegt.

Die eine Korrekturkurve liniearisiert dabei die Widerstandswert des verwendeten Sicherungselementes und
die andere Korrektur egalisiert Nichtlinearitäten des Messaufbaus (Platine, Bauelemente, Temperatur, Fehlerstrom .. etc.).

Je nachdem wie hoch man nun den Aufwand bei der Kalibrierung treibt - ist auch die Genauigkeit der späteren Messung.
Derzeit liegt der Fehler beim Sicherungstyp 015A beispielsweise bei ca. 5% vom aktuellen Stromwert.

Also bei 5.00Aeff Nennstrom liegt die Anzeige bei 4,8A .. oder bei 10,00Aeff werden 9,5A angezeigt.
Diese Angabe berücksichtigt bereits die Serienstreuung der eingesetzten Sicherungselemente (gleichen Typs).


Gruß
...Knoxville...

Den Schaltplan magste da nicht zufällig rausrücken?

Grüße
Thomas

und ne teileliste zusammenstellen



[Knoxville]

Hallo Tobi,

Wie bist du auf die genauen Widerstandswerte der Sicherungen gekommen?

Strom durch und Spannung messen?

ja genau .. Durchfluss-Strom und Spannungsabfall über dem Sicherungselement gemessen.

In welchem Bereich bewegen sich die Widerstände so in etwa, ..

Die ermittelten Widerstände der Audison Connection Mini-ANL Sicherungen aus der SFA-Serie lagen (im Mittel) bei:

015A: 3,43 mOhm
020A: 2,83 mOhm
030A: 1,86 mOhm
040A: 1,17 mOhm
..

(Die Widerstandswert-Angaben beziehen sich auf einen Messstrom von Imess = Ifuse/3.)

Und.
Die Mini-ANL Sicherungen liegen von den Innenwiderständen her damit nachweisbar
unter den Widerstandswerten von gebräuchlichen "großen" ANL-Sicherungen.

.. bzw. wie hast du diese kleinen Werte so genau gemessen?

Der Messaufbau im wesentlichen:

Labornetzgerät 0..18V/50A --- Sicherungselement --- Elektronische Last 0.00 .. 40.00A

Der Spannungsabfall über der jeweiligen Sicherung wurde mit einem kalibriertem Tischmultimeter (FLUKE 8842A) gemessen.


Gruß
...Knoxville...



[Thomas]

@ Knoxville:
Hast du die Fragen nach dem Aufbau ignoriert oder überlesen?
Ersteres würde ich gut verstehn, zweiteres dann doch eher nicht ...

Kannst du uns dazu was verraten oder wird es sowas mal in einer Kleinserie käuflich zu erwerben geben?
Bzw.: würdest du dein Wissen entgeltlich abtreten.
Hat ja wahrscheinlich auch ein ... bisschen Entwicklungsaufwand gekostet ...

grüße



[Knoxville]

Hallo,

die Materialpreiskosten für das abgebildete System liegen bei über 300,-€.

Das auf den Bildern ist ein Prototyp.
Dieses Projekt ist noch nicht abgeschlossen - es wird weiterhin optimiert, angepasst ..

Auf dem Main- und dem Display-Board sitzt jeweils ein µC.
Das Ganze besteht also aus Hard- und Softwarebestandteilen.

Es wird keine Veröffentlichung von Schaltplänen oder Softwareroutinen geben.
Es ist softwareseitig sichergestellt, dass wichtige Systemparameter wie:

- Ein- und Ausschaltverzögerungen der vier Remoteausgänge,
- Ein- und Ausschaltverzögerungen des Zubehörausganges (ACC),
- Einschalttemperatur und Derating der PWM-Lüftersteuerung,
- Abschaltpunkt (Unterspannung) der Systemausgänge,
- Triggerspannung des LowBatt-Flashers
- etc.

.. durch den User einfach (ohne Programmierkenntnisse) via RS232 und PC-Terminalprogramm eingestellt werden können.


Gruß
...Knoxville...



[Soundcento]

Ultrageile Zeigung!
Respekt!

Gruß



[no IASCA]

@Knoxville: Super fein. Habe ich die Tage mal "befummeln" können, echt fein.
@Laroth: ja diese Z4 Anzeige kommt aus dem PC-Mod bereich ...



[Gramsi]



[Praios]

Einmal für vorne, einmal hinten. Beides geschaltet über die HU



[M0D0]

hi gramsi...
kannst du mal ein bild von der gesamtansicht machen... sprich wo etwas mehr vom innenraum vom auto darauf zu sehen ist. würde mich mal interessieren wie es so zum rest wirkt...
grüße



[MillenChi]

DAS is mal ein Teil!
Wirds käuflich sein?



[Gramsi]

da die Radioblende net 100% passt wird diese noch überarbeitet und auch in dem Leder bezogen! Lack wollte ich nicht! Habe das DRC schräg angeordnet weil es sich so am besten bedienen lässt und da die Kante ja auch schräg is! Is halt scwer in nem so komisch rundem was kopromissfreies zu finden!

Ist mein erster eigener Lederversuch und ist vom Spachteluntergrund nicht 100% perfekt!

passt aber gut Straff und ist momentan noch nichtmal verschraubt!

Käuflich, hm is wohl er ein Einzelstück
https://www.db-junkies-suhl.com/Einbau Daniel.htm

hier gibts alle Pics dazu



[shavenne]

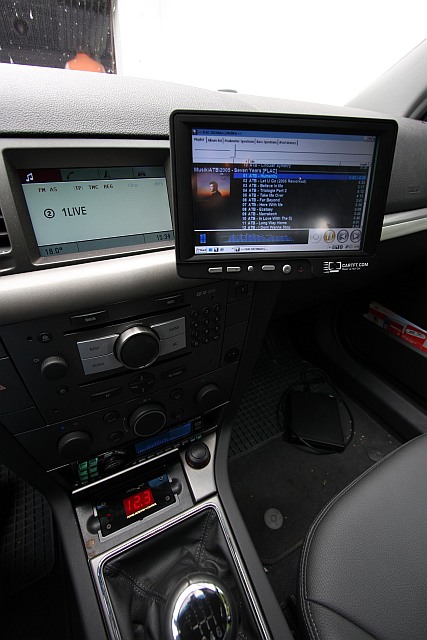

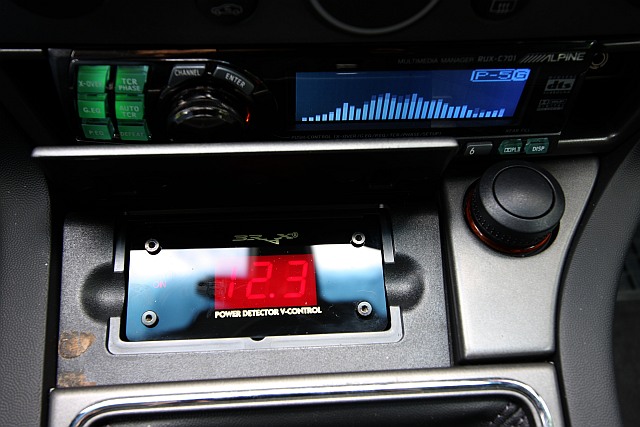

Beim Vectra C passt der Brax Voltmeter perfekt an die Stelle wo der Aschenbecher (also der Becher selbst) drin sitzt. Man muss ihn nicht mal befestigen. So kann man auch super an den Diagnosestecker dahinter rankommen.
