Wie Cap anschließen bei entstufe mit cap Eingang?

A

alfa156

wenig aktiver User
Registriert
26. Okt. 2008
Beiträge
87
Moin.
Hab Grad das Problem, das ich hier eine Brax x1400 habe
mit separatem kondensator Eingang. Wie wird der kondensator jetzt angeschlossen?
Auf dem Bild in der Anleitung war er angeschlossen wie ein ls.
Oder Verteiler auf cap und dann cap Eingang der Brax?
Danke

Plus des Kondensators an plus des Kondensator eingangs an der brax das selbe mit der Masse.
Kabelweg so kurz wie möglich halten ;-)

Gesendet von meinem GT-I9300 mit Tapatalk 2

Kein plus vom Verteiler auf den kondensator?

Gesendet von meinem GT-I9505 mit Tapatalk 4

Nein, die brax'en schalten intern den strom durch auf den Kondensator

Gesendet von meinem GT-I9300 mit Tapatalk 2

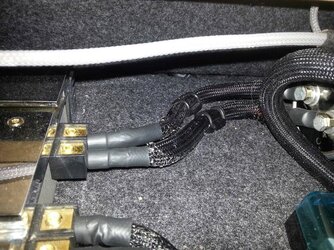

Hab mal fix nen Bild gemacht ;-)

Gesendet von meinem GT-I9300 mit Tapatalk 2


Anhänge

  • uploadfromtaptalk1381131137787.jpg
    119,5 KB · Aufrufe: 9
Muss ich dann den kondensator Vorladen bevor ich ihn anschließe? Keine ladeelektronik mehr dran

Gesendet von meinem GT-I9505 mit Tapatalk 4

Ja klar. .. immer vorladen. Je nach Kondensator Größe schmilzen dir die Leiterbahnen sonst in der brax ;-)

Gesendet von meinem GT-I9300 mit Tapatalk 2

Ja die Vermuttung war richtig. Nur wie lade ich den cap wenn er unter der brax sitzt. ?

Gesendet von meinem GT-I9505 mit Tapatalk 4

dru_six schrieb:
Ja die Vermuttung war richtig. Nur wie lade ich den cap wenn er unter der brax sitzt. ? Gibt's ne Reihenfolge was zuerst angeschlossen wird.? Erst cap und dann plus minus vom Verteiler?

Gesendet von meinem GT-I9505 mit Tapatalk 4
Zum Vergrößern anklicken....



Gesendet von meinem GT-I9505 mit Tapatalk 4

Masse direkt anschließen an die brax und ne lampe/Widerstand zwischen die beiden plus Anschlüsse halten ;-)

Gesendet von meinem GT-I9300 mit Tapatalk 2
